Les composites thermoplastiques s’imposent progressivement dans l’aéronautique structurelle. Ce basculement, qui remplace peu à peu les thermodurcissables, repose sur une promesse claire : réduire drastiquement les cycles de fabrication tout en conservant des propriétés mécaniques élevées. Mais cette transition impose une contrainte stricte : maîtriser parfaitement le traitement thermique de chaque pièce.
Lorsque des zones froides subsistent entre les couches d’un composite multicouche, la pièce ne tient pas ses propriétés mécaniques. Les rebuts sur les contrôles qualité s’accumulent, les cadences s’effondrent. L’enjeu industriel devient alors technologique : comment garantir une homogénéité thermique parfaite sur des géométries 3D à épaisseurs variables, tout en accélérant les cadences de production pour industrialiser à grande échelle ?
Le secteur aéronautique français a atteint 77,7 milliards d’euros de chiffre d’affaires en 2024 selon le bilan annuel chiffré du GIFAS, en hausse de 10 % par rapport à 2023. Cette montée en puissance intensifie les exigences sur les procédés de fabrication, dont le traitement thermique des composites occupe une place stratégique.
Vos points clés sur le traitement thermique des composites
- La transition vers les thermoplastiques impose une maîtrise parfaite de l’homogénéité thermique pour éviter les zones froides compromettant les performances mécaniques.
- Les technologies infrarouge à pixelisation thermique permettent de piloter jusqu’à environ 132 zones indépendantes par mètre carré selon les configurations industrielles, adaptées aux géométries 3D complexes.
- Les cadences industrielles peuvent atteindre 30 000 pièces par an selon les retours terrain, grâce à des cycles thermiques optimisés et reproductibles.
- La traçabilité complète des cycles thermiques répond aux exigences qualité strictes de l’aéronautique structurelle.
Pourquoi le traitement thermique conditionne la performance des composites
Le projet DESCARTES de l’IRT Jules Verne documente la trajectoire du secteur : développer des cadres de fuselage en composite thermoplastique adaptés à la haute cadence pour les futurs avions monocouloirs. Cette évolution technique impose de repenser intégralement les procédés de formage et de consolidation thermique. Contrairement aux thermodurcissables qui polymérisent de manière irréversible, les thermoplastiques nécessitent un chauffage homogène suivi d’un compactage maîtrisé pour obtenir une cohésion parfaite entre les couches.
Face à cette exigence, la montée en température doit être uniforme sur toute la surface de la pièce, quelle que soit sa géométrie. Les retours terrain montrent que les solutions conventionnelles de chauffage par convection atteignent rapidement leurs limites sur les préformes 3D à épaisseurs variables. C’est ici que la transition vers des fours industriels pour l’aéronautique équipés de technologies infrarouge avancées devient la norme pour garantir une homogénéité thermique parfaite et sécuriser les propriétés mécaniques finales.
Lorsque des épaisseurs qui varient partout sur la pièce ne reçoivent pas le même apport énergétique, le compactage devient hétérogène. Les zones sous-chauffées conservent des vides inter-couches, compromettant la résistance mécanique de la structure. Dans le secteur aéronautique structurel, où chaque pièce est soumise à des contraintes extrêmes, cette hétérogénéité est rédhibitoire. Le traitement thermique devient donc le verrou technologique central pour industrialiser les composites thermoplastiques.
Technologies de chauffage : du four convection classique à l’infrarouge pixelisé
Les fours à convection standard reposent sur une circulation d’air chaud autour de la pièce. Cette approche convient aux géométries simples et aux plaques de faible épaisseur, mais révèle rapidement ses faiblesses face aux préformes 3D complexes. L’air chaud chauffe d’abord les surfaces exposées, créant des gradients thermiques importants entre zones épaisses et zones fines. Sur des cadences industrielles, ces écarts se traduisent par un taux de rebuts élevé.
L’infrarouge pixelisé modifie radicalement la donne. Plutôt que de chauffer l’air ambiant, cette technologie transfère directement l’énergie par rayonnement vers le matériau. Chaque émetteur infrarouge peut être piloté indépendamment, ce qui permet d’adapter précisément la puissance délivrée à chaque zone de la pièce. Les déploiements industriels récents montrent que cette approche élimine les zones froides sur la pièce, même sur des géométries à forte variation d’épaisseur.
| Critère | Convection standard | Infrarouge pixelisé |
|---|---|---|
| Homogénéité thermique | Limitée sur géométries 3D | Excellente (configurations avancées) |
| Cadences production | Modérée (cycles longs) | Élevée (jusqu’à 30 000 pièces/an) |
| Adaptabilité géométrique | Faible | Excellente (pilotage zone par zone) |
| Traçabilité cycles | Standard | Totale (chaque zone enregistrée) |
| Intégration ligne existante | Simple | Modulaire (adaptable) |
Chauffage de plaques thermoplastiques 2D (Organosheet)
Les plaques organosheet pré-imprégnées représentent l’application la plus courante en formage thermoplastique. Ces plaques 2D, d’épaisseur constante entre 2 et 4 mm, nécessitent un chauffage rapide et homogène avant mise en forme par estampage. Un cas classique : une plaque de 1 mètre carré doit atteindre uniformément 280°C en moins de 3 minutes pour garantir une fenêtre de formage optimale.
Les technologies infrarouge permettent ce type de montée en température sans gradient thermique significatif. Chaque zone de la plaque reçoit la puissance adaptée, compensant automatiquement les éventuelles hétérogénéités matériaux (zones de recouvrement des plis, bordures). Cette précision assure des propriétés mécaniques reproductibles d’une pièce à l’autre, condition indispensable pour atteindre des cadences de production industrielles.
Traitement de préformes 3D complexes
Les préformes tridimensionnelles constituent le challenge technique majeur. Prenons l’exemple d’un cadre de fuselage : cette pièce présente des variations d’épaisseur de 2 à 12 mm sur une même surface, avec des raidisseurs intégrés et des géométries en contre-dépouille. Impossible à chauffer uniformément avec une technologie conventionnelle.

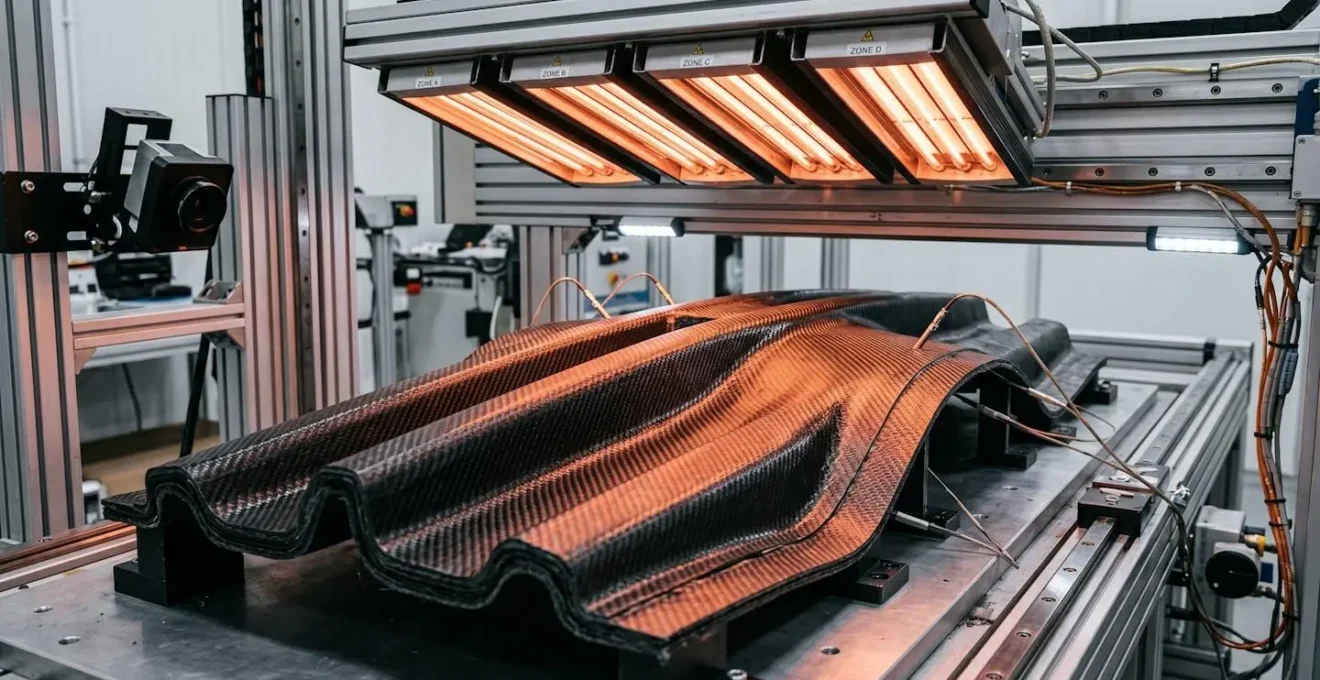

La pixelisation thermique répond précisément à ce besoin. Les systèmes les plus avancés permettent de piloter jusqu’à environ 132 zones indépendantes par mètre carré selon les configurations industrielles. Chaque émetteur infrarouge adapte sa puissance en temps réel selon l’épaisseur locale de la préforme. Les zones épaisses reçoivent davantage d’énergie, les zones fines sont protégées de la surchauffe. Cette granularité de contrôle élimine totalement les zones froides qui compromettaient auparavant les performances mécaniques.
Les retours terrain des déploiements industriels chez les grands donneurs d’ordres aéronautiques confirment cette performance : chaque pièce atteint désormais 100 % de ses propriétés mécaniques théoriques, quelle que soit la complexité géométrique. Ce résultat était impossible avec les générations précédentes de fours.
Soudure miroir et hot forming thermodur
Au-delà du formage pur, le traitement thermique infrarouge s’applique à d’autres procédés complémentaires. La soudure miroir de composites thermoplastiques nécessite un préchauffage localisé des zones à assembler. L’infrarouge pixelisé permet de concentrer l’énergie uniquement sur les surfaces à souder, sans échauffer inutilement le reste de la structure.
De même, le préchauffage de pièces thermodurcissables avant mise en forme (hot forming) bénéficie de cette précision thermique. Les cycles sont raccourcis, la reproductibilité s’améliore. Cette polyvalence technologique explique l’adoption croissante de ces équipements dans les ateliers de fabrication composite.
Les défis du formage haute cadence : homogénéité, géométries 3D et traçabilité
Produire une pièce composite de qualité est une chose. L’industrialiser à des cadences pouvant atteindre 30 000 exemplaires par an selon les retours terrain en est une autre. Comme le documente l’enquête terrain de L’Usine Nouvelle, la ligne pilote Madras développée par l’IRT Jules Verne et Airbus permet de produire des préformes composites 5 à 6 fois plus rapidement qu’avec les procédés conventionnels, grâce au chauffage et compactage du matériau en moins de 5 minutes.
Cette accélération repose sur trois piliers technologiques. Premier pilier : l’homogénéité thermique absolue, qui évite tout rebut lié aux zones sous-chauffées. Deuxième pilier : l’adaptation automatique aux géométries 3D, qui supprime les réglages manuels chronophages entre chaque série. Troisième pilier : la traçabilité complète de chaque cycle thermique, qui répond aux exigences qualité strictes des donneurs d’ordres aéronautiques.
Cas concret : fabricant d’aérostructures haute cadence
Un équipementier aéronautique de rang 1 a déployé une ligne de formage composite thermoplastique pour la production de pièces structurelles destinées aux avions monocouloirs. L’objectif industriel : atteindre 30 000 pièces par an, soit une pièce toutes les 6 minutes en comptant les temps de manipulation et refroidissement.
La technologie infrarouge à pixelisation thermique a permis de garantir 100 % de conformité mécanique sur chaque pièce produite, tout en respectant ces cadences. Chaque cycle thermique est enregistré avec une granularité de 132 zones par mètre carré, assurant une traçabilité exhaustive conforme aux exigences ISO 9001 du secteur. Le taux de rebuts sur les contrôles qualité est passé sous le seuil de 0,5 %, contre 3 à 5 % avec les technologies de chauffage par convection précédentes.

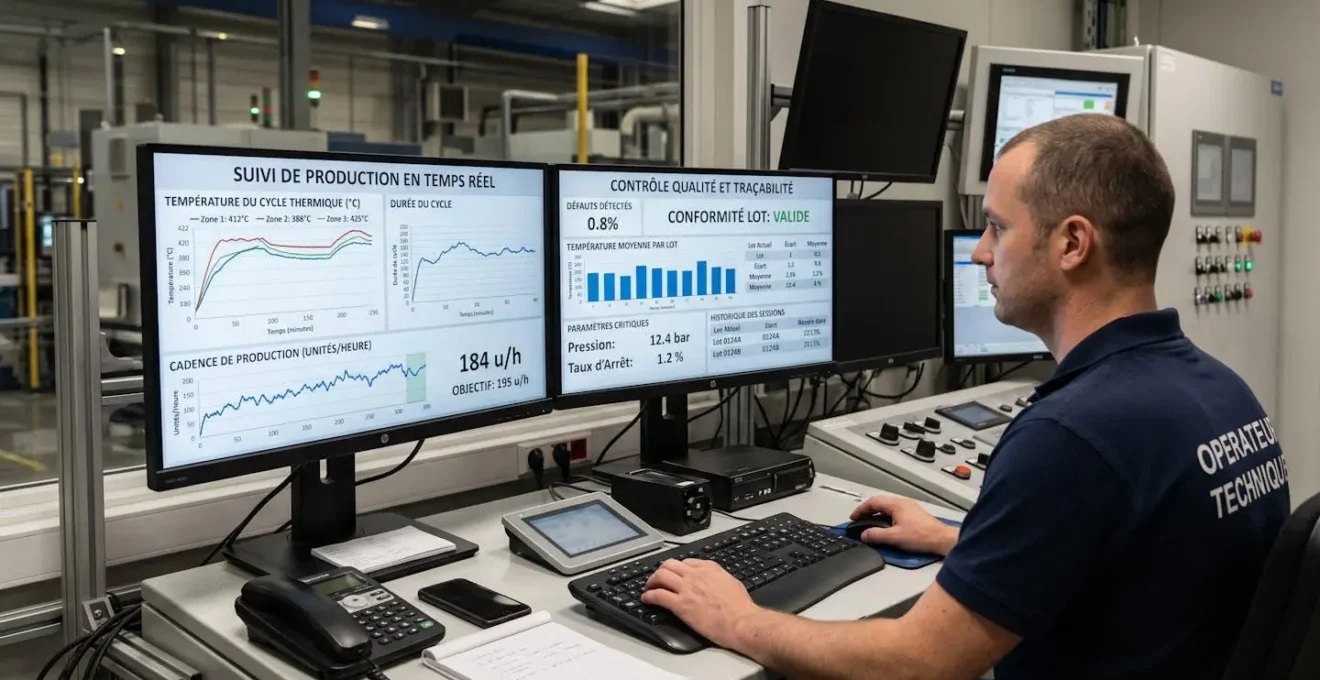

La traçabilité s’impose désormais comme un critère non négociable. Chaque pièce composite destinée à une application structurelle doit être accompagnée de l’enregistrement complet de son cycle thermique : températures atteintes zone par zone, durées de palier, vitesses de montée et descente en température. Ces données alimentent les dossiers de certification des aéronefs et garantissent la reproductibilité du procédé sur toute la durée de vie du programme industriel.
Questions courantes sur le traitement thermique des composites
Quels critères déterminent le choix entre convection et infrarouge pour chauffer des composites ?
La complexité géométrique de la pièce constitue le premier critère. Les plaques simples à épaisseur constante tolèrent le chauffage par convection. Dès que la pièce présente des variations d’épaisseur supérieures à 30 %, des géométries 3D ou des cadences industrielles élevées, l’infrarouge pixelisé devient indispensable pour garantir l’homogénéité thermique. Le second critère est la traçabilité : les exigences aéronautiques imposent un enregistrement zone par zone, que seul l’infrarouge avancé permet.
Comment s’intègre un four infrarouge dans une ligne de production composite existante ?
Les solutions industrielles modernes sont conçues pour s’intégrer en amont d’une presse de formage ou d’un système de compactage. La pièce transite du four infrarouge vers l’outillage de mise en forme via un transfert robotisé, en conservant sa température cible. Les interfaces de pilotage communiquent avec les systèmes de supervision existants (SCADA), permettant une synchronisation automatique des cycles. La modularité des émetteurs infrarouge autorise une adaptation aux dimensions spécifiques de chaque atelier.
Quels gains de performance mécanique peut-on attendre d’un traitement thermique optimisé ?
L’homogénéité thermique élimine les vides inter-couches responsables de la dégradation des propriétés mécaniques. Les retours industriels documentent une amélioration de 15 à 25 % de la résistance en traction sur les pièces auparavant affectées par des zones froides. Sur les structures aéronautiques, cela se traduit par l’atteinte systématique de 100 % des propriétés théoriques du matériau, condition pour valider la certification. Le taux de rebuts sur contrôles ultrasonores passe sous 1 %, contre 3 à 5 % avec les technologies conventionnelles.
Quelle maintenance préventive requièrent les fours infrarouge industriels ?
Les émetteurs infrarouge à technologie céramique affichent une durée de vie supérieure à 15 000 heures de fonctionnement. La maintenance se limite au remplacement des émetteurs en fin de vie (opération simple, sans démontage complet) et à la vérification annuelle de la calibration thermique. Les systèmes de pilotage intègrent un autodiagnostic permanent, alertant l’opérateur en cas de dérive d’un émetteur. Cette simplicité d’entretien réduit le coût de possession sur la durée de vie de l’équipement.
L’efficacité énergétique de l’infrarouge compense-t-elle l’investissement initial ?
Le chauffage par rayonnement infrarouge transfère directement l’énergie vers le matériau, sans perte par convection d’air. Cette efficacité se traduit par une consommation énergétique réduite de 30 à 40 % comparée à un four à convection de puissance équivalente. Sur des cadences industrielles élevées, le retour sur investissement s’observe dès 18 à 24 mois. Les solutions de chauffage pour grandes surfaces industrielles intègrent désormais cette approche pour optimiser les bilans énergétiques globaux des ateliers de production.
